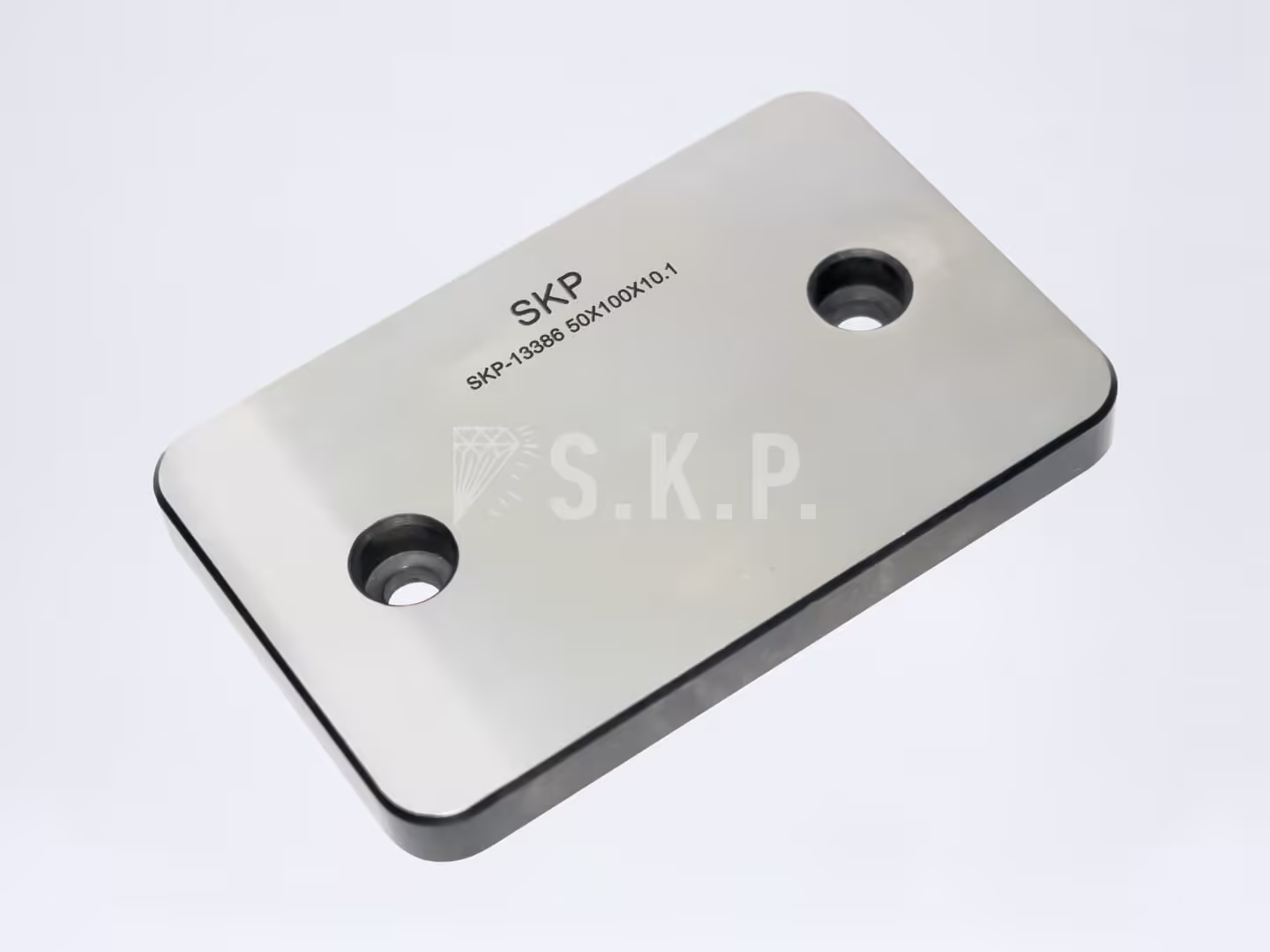

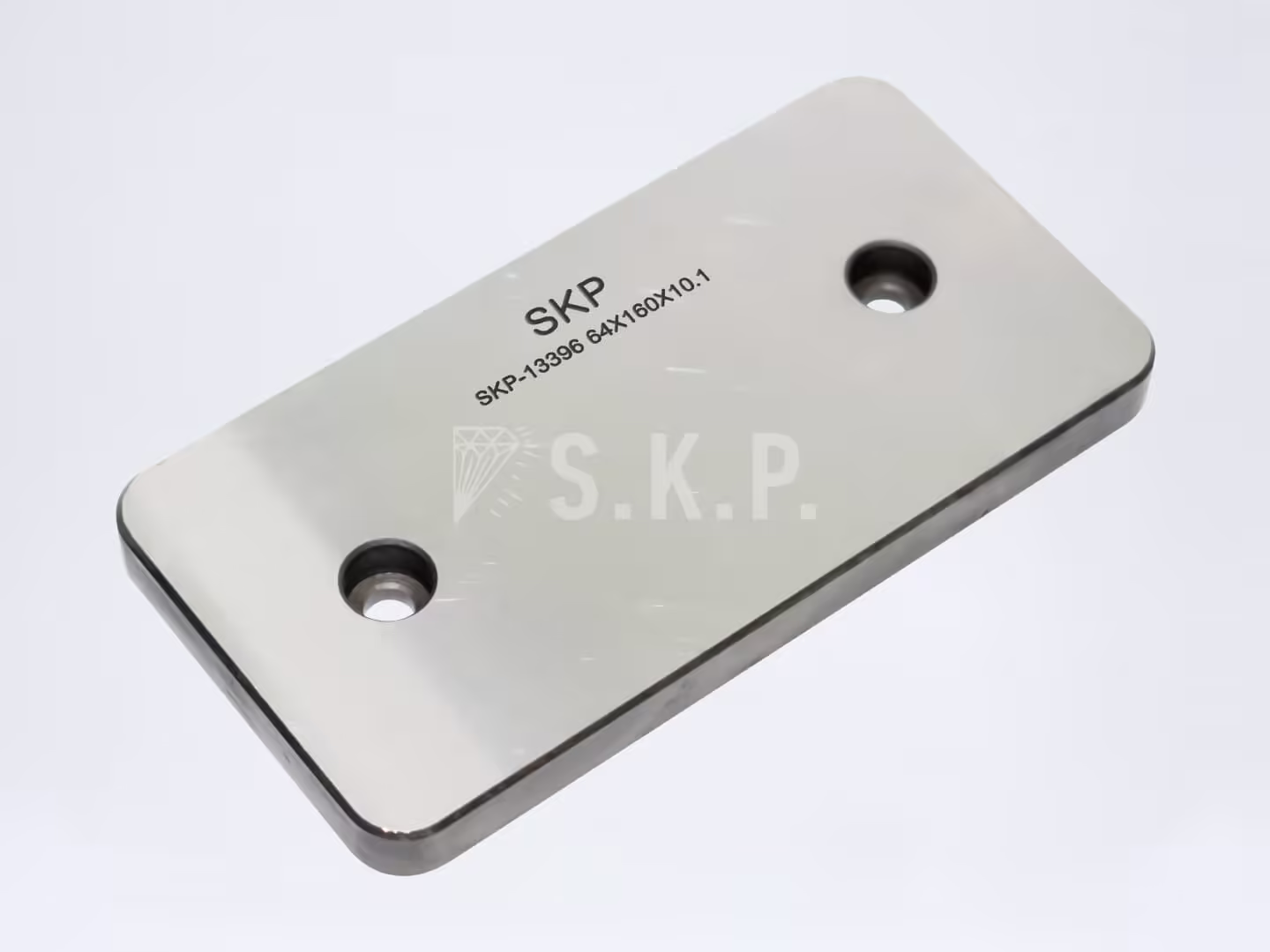

Dikdörtgen Model Kalıp Baskı Plakaları

11,22 € – 20,78 €

Dikdörtgen Model Kalıp Baskı Plakaları

1.2842 / ~58 HRC

Optimum basınç dağılımı ve hassas kalıp ayırma hatları için ideal.

Ölçü (M - B x L x S - L1 - R)

Stok Kodu: N/A

Kategoriler: Baskı Plâkaları, Standart Kalıp Elemanları

Etiketler: Baskı Plakaları Dikdörtgen Model Standart Kalıp Elemanları

Açıklama

Enjeksiyon kalıplarını tasarlarken, kalıp ayırma yüzeyleri üzerinde kelepçeleme basıncının tanımlı dağılımının elde edilmesine dikkat etmek önemlidir. Ana yüzey basıncı, alev oluşumunu önlemek ve yüksek kaliteli enjeksiyon kalıpları sağlamak için her zaman boşluğa yakın hareket etmelidir. Bu nedenle, boşluk eklerinin etrafındaki alanda daha büyük kavite plakaları genellikle taşlanır.

Yenilikçi basınç ve ayar plakaları, kalıp ayırma yüzeylerinin homojen bir şekilde hizalanmasına ve yükseklik farklılıklarının kolayca dengelenmesine izin verir. Tanımlanmış basınç dağılımı ve hassas kalıp ayırma yüzeyleri sağlayarak boşluk plakalarının sapmasını önlerler. Yağlama oluklu ayar plakaları ayrıca, ayırma hattında eğimli yükseklik farklarının olduğu kayma plakası olarak kullanılabilir.

58 HRC’ye kadar sertleştirilmiş 1.2842 ayar plakaları, yuvarlak ve dikdörtgen versiyonlarda gömme sabitleme delikleri ve 0,2 mm’lik hassas taşlanmış malzeme payıyla montaja hazır olarak teslim edilir. Yeni ayar plakaları ile SKP, müşterilerine basınç dağıtımı ve kalıp ayırma yüzeyleri alanında etkin destek sunarak, enjeksiyonlu kalıplama işleminde daha fazla güvenilirlik elde etmeye değerli bir katkı sağlıyor.

Dikdörtgen Model Kalıp Baskı Plakaları
Ürün Kodu	M	B	L	S	L1	R
SKP-8818	M5	32	40	8,1	24	8
SKP-8819	M6	32	40	10,1	24	8
SKP-8820	M6	32	40	12,1	24	8
SKP-8821	M5	32	64	8,1	40	8
SKP-8822	M6	32	64	10,1	40	8
SKP-8823	M6	32	64	12,1	40	8
SKP-8824	M5	32	100	8,1	64	8
SKP-8825	M6	32	100	10,1	64	8
SKP-8826	M6	32	100	12,1	64	8
SKP-8827	M5	40	50	8,1	32	8
SKP-8828	M6	40	50	10,1	32	8
SKP-13377	M6	40	50	12,1	32	8
SKP-13378	M5	40	80	8,1	52	8
SKP-13379	M6	40	80	10,1	52	8
SKP-13380	M6	40	80	12,1	52	8
SKP-13381	M5	40	100	8,1	64	8
SKP-13382	M6	40	100	10,1	64	8
SKP-13383	M6	40	100	12,1	64	8
SKP-13384	M6	50	64	10,1	40	8
SKP-13385	M6	50	64	12,1	40	8
SKP-13386	M6	50	100	10,1	64	8
SKP-13387	M6	50	100	12,1	64	8
SKP-13388	M6	50	125	10,1	80	8
SKP-13389	M6	50	125	12,1	80	8
SKP-13390	M6	64	80	10,1	52	8
SKP-13391	M6	64	80	12,1	52	8
SKP-13392	M6	64	100	10,1	64	8
SKP-13393	M6	64	100	12,1	64	8
SKP-13394	M6	64	125	10,1	80	8
SKP-13395	M6	64	125	12,1	80	8
SKP-13396	M6	64	160	10,1	100	8
SKP-13397	M6	64	160	12,1	100	8
